در این مقاله سعی داریم که انواع ترک در بتن و ترمیم آن ها را بررسی کنیم:
آنچه در این صفحه میخوانید:
سالهای زیادی است که بتن به عنوان یکی از اصلی ترین مصالح ساختمانی در ساخت سازه های مهم مانند ساختمان ها،سدها، پل ها و غیره کاربرد مهمی دارد.
یکی از مسایل مهم طراحی در مهندسی بررسی وقوع ترک و چگونگی گسترش آن میباشد.
ترک در بتن به دلیل بروز تنش های کششی بیش از تحمل بتن رخ میدهد.
ترک های موجود در سطح بتن که باعث ایجاد درز و شکاف و در نهایت تخریب رویه بتن میشود از عواملی است که هرساله باعث هدر رفتن مقادیر زیادی از منابع کشور و خسارت مالی میباشد.
بتن به خاطر اینکه از انواع ماده با خصوصیات متفاوتی ساخته شده رفتار های متفاوتی در اثر انواع بارهای وارده از خود نشان داده می شود.
در این تحقیق انواع ترک هایی که در یک سازه بتنی می توان بوجود آید و روش های مقابله با آن را بررسی کرده ایم :
در ادامه به شرح جزییات این مقاله می پردازیم
بتن ماده ای است که دارای رفتارهای پیچیده ای در مراحل مختلف شکل گیری دارد، از مرحله اختلاط مواد سازنده تا مرحله ی سفت شدگی را طی کرده و به مرحله ی بهره برداری می رسد.
هدف اصلی ما این می باشد:
که چگونه از ترک خوردگی بتن جلوگیری کنیم که برای رسیدن به این هدف باید انواع افت در بتن و الگوی ترک خوردگی آن نظير افت پلاستیک، افت خشک شدگی، افت کربوتاسيون، پدیده یخ زدگی و غیره را شناسایی و این افت هارا ترمیم نماییم.
محققین سعی کرده اند با شناسایی ترک در بتن و جلوگیری از وقوع آن بتوانند باعث مقاومت بیشتر سازه های بتنی شود.
در این مقاله به چند نمونه از ترک های مختلف می پردازیم و شکل آنها را مشاده می کنیم.

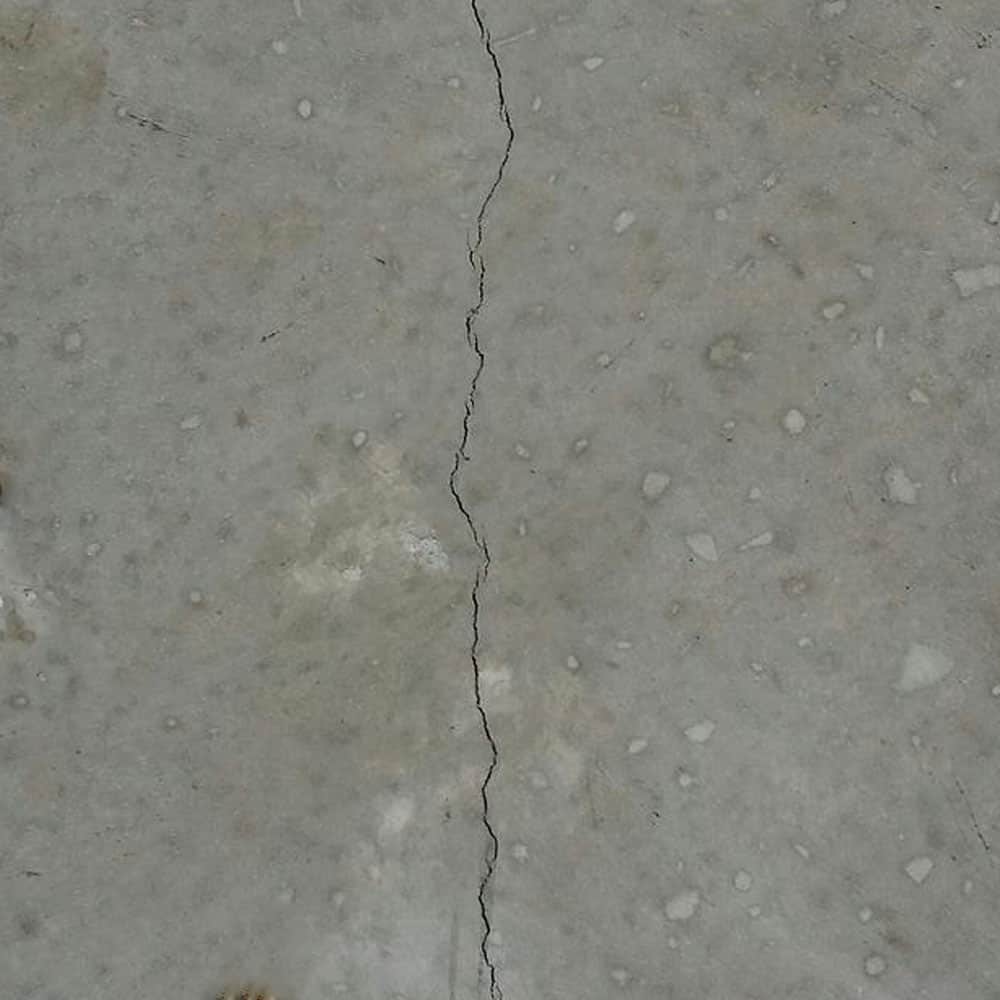

در این ترک توسعه ی ترک کم عمق و در فاصله ی نزدیک بهم ولی نامنظم که در شکل زیر یک مورد از آن را مشاهده می کنیم.

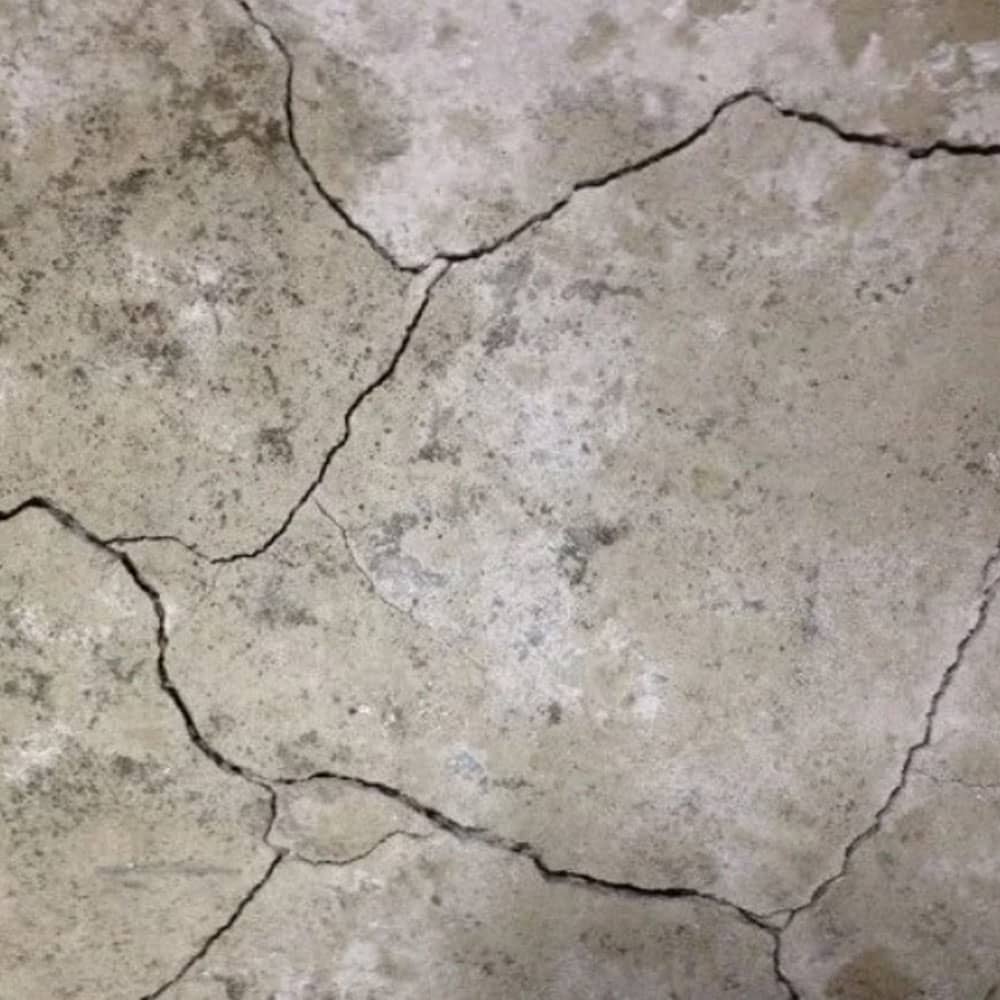

این نوع ترک را به ترک های ریز و سطحی می گویند که در شکل زیر آن را مشاهده می کنیم.

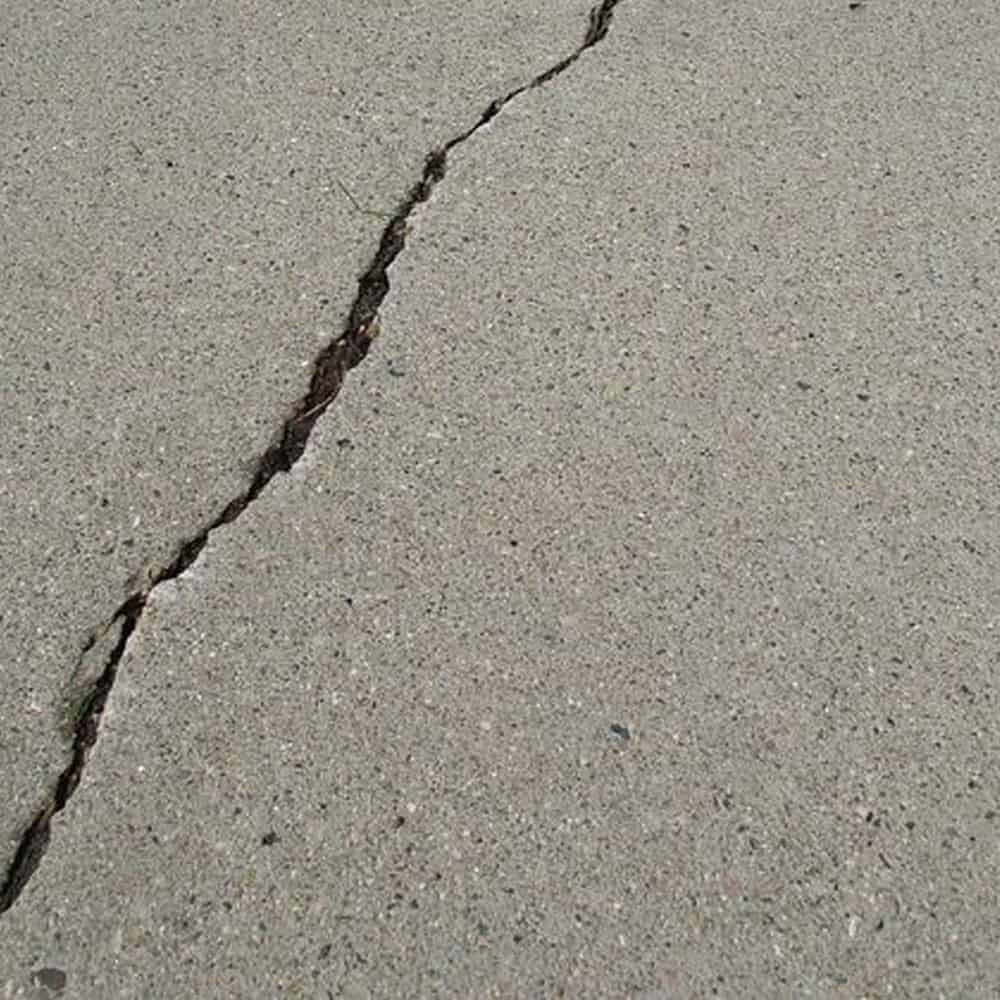

این نوع ترک معمولا در یک عضو خمشی ایجاد می شود که زاویه شکست حدود ۴۵ درجه است که در شکل زیر آن را مشاهده می کنیم.
این نوع ترک بر اثر كاهش مواد در نزدیکی سطح و با افزایش حجم مواد در زیر سطح و یا هر دو است که
در شکل زیر یک نمونه از آنرا مشاهده می کنیم.
علت ایجاد ترک پلاستیک در بتن، تمایل بتن به جمع شدگی در اثر تبخیر آب سطحی یا کاهش دمای بتن می باشد.
هنگام جمع شدگی بتن تازه، تنش های کششی در بتن ایجاد میشود و با توجه به اینکه مقاومت اولیه بتن ناچیز است ترک ایجاد می شود.
در بعضی موارد ترک ها می توانند به حدی گسترش یابند که کل ضخامت قطعه بتنی را فرا گیرد و به شدت کيفيت و دوام عضو را کاهش دهد.
معمولا افت پلاستیک در فازی که بتن ژله ای است اتفاق می افتد.
سیمان های کشور ما تقريبا ۹۰ دقیقه طول می کشد تا به حالت ژله ای برسد.
این الگو به فواصل نزدیک ترک، نامنظمی ترک و شاید گاها منظم بودن ترک، کم عمق بودن ترک میتوان اشاره کرد.
می توان به وزش باد، جذب آب بتن توسط محیط کف یا دیوار، تابش مستقیم و شدید آفتاب در ساعات اوله بتن ریزی و در آخر می توان به نسبت آب به سیمان اشاره کرد که هرچه بیشتر باشد احتمال وقوع افت بیشتر است.
برای ترمیم ترک های ناشی از افت پلاستیک میتوان به مواردی چون پرکردن ترک ها با اپوکسی و یا تخریب سطحی در صورت میزان بالا بودن افت اشاره کرد
جمع شدگی ناشی از خشک شدن
این جمع شدگی از همان ابتدای بتن ریزی و حتی قبل از افزایش ظرفیت مکانیکی بتن آغاز می شود که بستگی به خواص بتن، شکل و چگونگی اعضا بتنی و شرایط محیطی دارد.
زیرا جمع شدگی به دلیل کمبود آب درون بتن به سطح اعضا تحميل می شود.
کرنش در این قسمت از اعضا ایجاد شده و ترک هایی با منشا جمع شدگی حاصل از خشک شدن از نواحی سطحی که در تماس با محیط هستند آغاز می شود در نتیجه اعضا با سطح خارجی بالا در تماس با یک محیط مهاجم بیشترین آسیب را در اثر وجود آمدن ترک ها میبینند .
ترک های ناشی از افت خشک شدگی پس از یک هفته تا یک ماه ملاحظه می شود و از آن به بعد با گذشت زمان توسعه می یابد.
مقاومت نمونه ی مرطوب کمتر از مقاومت نمونه خشک است پس ما همیشه بدترین شرایط را برای مقاومت بتن در نظر میگیریم.
مهمترین آن نسبت آب به سیمان می باشد، میزان سیمان، رطوبت محیط جنس دانه های مصرفی می توان اشاره کرد.
می توان به کم کردن آب مصرفی، انجام مراقبت مرطوب در طول ۷ تا ۱۰ روز، درزبندی مناسب در بتن، استفاده از میلگرد های افت و حرارت و استفاده از بتن الیافی می توان اشاره کرد.
ترک های باریک را میتوان به روش تزریق رزین اپوکسی ترمیم نمود.
در این روش نقاط تزریق متناوبا با فواصل کوتاهی در طول ترک قرار داده شده و سپس سطح ترک کاملا آب بندی می شود تا از فراز و نشست رزین در مدت تزریق جلوگیری گردد.
روش تزریق به این صورت است که رزین از یک نقطه تزریق شده و سپس اطمینان حاصل می گردد.
که عمق تزریق تا نقطه بعدی کاملا صورت گرفته و خلل و فرج های اطراف پر شده است در این روش مواد تزریقی به صورت مداوم و پیوسته به ترتیب از نقاط مختلف تزریق پمپ می شود تا اطمینان حاصل گردد که علاوه بر مسیر های اصلی ترک کلیه ی خلل ها پر شده باشد.
در صورت که ابتدا و انتهای ترک در یک سطح نباشد تزریق باید از پایین ترین نقطه آغاز و به بالاترین نقطه ختم گردد و همچنین برای حصول اطمینان از پر شدن مطلوب تر از مواد تزریقی از لوله های شفاف استفاده می شود، هدف اصلی از تزریق پر کردن ترک و متصل کردن بتن در دو لبه ی ترک است.
این تعمیر برای آب بندی ترک هایی است که فعال نیستند همانند ترک های ناشی از جمع شدگی و ترک های حاصل از نشست که ثابت شده اند،
تزریق روش کاملا مطمینی است که نیاز به تکرار ندارد و بر خلاف سطوح تعمير شده به وسيله دوغاب سیمان در معرض هوازدگی قرار نمی گیرد و همچنین در برابر امواج ماورا بنفش آسیب نمی بینند،
علاوه بر این پلیمر تزریق شده فولاد مسلح کننده را می پوشاند و فرایند خوردگی را متوقف می سازد.
با نفوذ و پر کردن ترک ها رزین قادر است تا یک شبکه ی چسبنده به وجود آورد تا ترک را آب بندی کرده و آن را در برابر آب ، کلرید ها، دی اکسید کربن، سولفات هاو دیگر گاز ها و مایعات خورنده محافظت کند
برای تعمیر ترک ها از دیرباز روش ها متفاوتی مطرح بوده است که هر کدام در جای خود ممکن بوده است که مفید واقع شده و یا اینکه نتوانسته شده باشد جواب گوی هدف مورد نظر باشند.
مزایای ترکیبات اپوکسی را می توان به پنج قسمت تقسیم نمود :
١- مقاومت بالای مکانیکی و چسبندگی
۲- سخت و غير شكننده
٣- دارا ویسکوزیته های متفاوت
۴- افزایش درجه حرارت
۵- مقاومت بالایی در محیط های خورنده حاوی آب ، اکسیژن و گاز کربنیک دارد
معایب ترکیبات اپوکسی را می توان به سه قسمت تقسیم نمود :
1- ضریب انبساط حرارتی بیشتر از بتن دارند
۲- مشکل چسبندگی برای تقاطی که لایه ی زیرین آنها مرطوب است دارند از این روش ترمیم در زمانی که ترک ها فعال هستند نمیتوان استفاده کرد
3-از این روش ترمیم در زمانی که ترک ها فعال هستند نمیتوان استفاده کرد.
در این مقاله به شناسایی انواع و علل به وجود آمدن ترک ها و آسیب های بتن پرداختیم و همچنین طريقه ی ترمیم برخی از ترک ها و مواد تعمیری را بررسی نمودیم،
می توان گفت که تعمیر ترک وابسته به آگاهی از علت ترک خوردگی می باشد و انتخاب روش تعمیر مناسب و در نظر گرفتن مواد تعمیری مناسب نیاز به شناخت صحیح نوع ترک دارد.
